gcovによるステートメントカバレッジ計測

GCCコンパイラに付属しているgcovというツールを使用し、ステートメントカバレッジ(C0カバレッジ)を計測する方法を紹介します。

ステートメントカバレッジとは、すべての実行可能命令のうち、テストで実行された命令の割合です。

■環境

OS：Linux

言語：C/C++

コンパイラ：GCC 3.4.6

■手順(カバレッジ測定)

以下の簡単なプログラムのカバレッジを測定してみます。

#include &lt;stdio.h&gt;

int main() {
    int num = 1;

    if ((num % 2) == 0) {
        printf("%d is even.\n", num);
    } else {
        printf("%d is odd.\n", num);
    }
}

1

2

3

4

5

6

7

8

9

10

11

#include <stdio.h>

int main() {

int num = 1;

if ((num % 2) == 0) {

printf("%d is even.\n", num);

} else {

printf("%d is odd.\n", num);

}

プログラムをオプション付きでコンパイルする

$ gcc -fprofile-arcs -ftest-coverage test.c -o test.out

1

$ gcc -fprofile-arcs -ftest-coverage test.c -o test.out
コンパイルしたファイルを実行する

$ ./test.out 1 is odd.

1
2

$ ./test.out
1 is odd.
gcovでカバレッジデータを読み込む

$ gcov test.gcda File `test.c' Lines executed:80.00% of 5 test.c:creating `test.c.gcov

1
2
3
4

$ gcov test.gcda
File `test.c'
Lines executed:80.00% of 5
test.c:creating `test.c.gcov

この例では全体の80%の命令が実行されていることがわかります。

また、同じディレクトリに出力されている「test.c.gcov」にどの命令が実行されたのかが記録されています。

$ cat test.c.gcov
        -:    0:Source:test.c
        -:    0:Graph:test.gcno
        -:    0:Data:test.gcda
        -:    0:Runs:1
        -:    0:Programs:1
        -:    1:#include &lt;stdio.h&gt;
        -:    2:
function main called 1 returned 100% blocks executed 67%
        1:    3:int main() {
        1:    4:    int num = 1;
        -:    5:
        1:    6:    if ((num % 2) == 0) {
    #####:    7:        printf("%d is even.\n", num);
        -:    8:    } else {
        1:    9:        printf("%d is odd.\n", num);
        -:   10:    }
        -:   11:}

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

$ cat test.c.gcov

-: 0:Source:test.c

-: 0:Graph:test.gcno

-: 0:Data:test.gcda

-: 0:Runs:1

-: 0:Programs:1

-: 1:#include <stdio.h>

-: 2:

function main called 1 returned 100% blocks executed 67%

1: 3:int main() {

1: 4: int num = 1;

-: 5:

1: 6: if ((num % 2) == 0) {

#####: 7: printf("%d is even.\n", num);

-: 8: } else {

1: 9: printf("%d is odd.\n", num);

-: 10: }

-: 11:}

■手順(HTMLで表示)

lcovを使うと、カバレッジの計測結果を視覚的にわかりやすく表示できます。

以下からlcovをダウンロードする
http://ltp.sourceforge.net/coverage/lcov.php
環境にlcovをインストールする

$ tar xzvf lcov-1.14.tar.gz $ cd lcov-1.14 $ make install

1
2
3

$ tar xzvf lcov-1.14.tar.gz
$ cd lcov-1.14
$ make install
test.gcdaと同じディレクトリでlcovを実行する

$ lcov -c -d . -o lcov.info

1

$ lcov -c -d . -o lcov.info
genhtmlを実行する

$ genhtml lcov.info -o ./info

1

$ genhtml lcov.info -o ./info

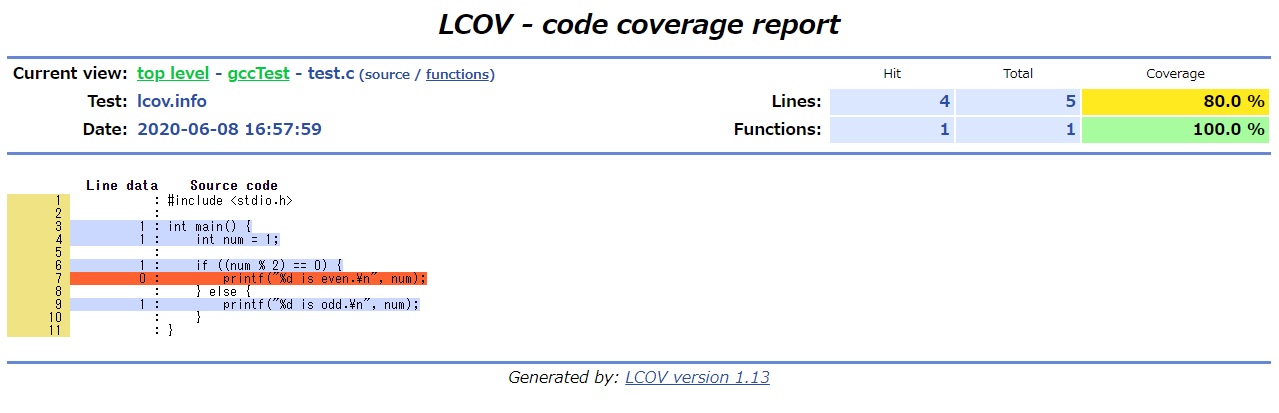

infoディレクトリ内のindex.htmlをブラウザで開く
以下のように実行された命令、されていない命令が色分けされて表示されます。
