WindowsのNode-REDに、「MQTT→SQL Serverへinsert」させる（全３回：第１回　Node-REDのサービス化）

2018年8月2日 / 最終更新日時 : 2019年2月12日 akiyama 技術講習

WindowsのNode-REDに、「MQTT→SQL Serverへinsert」させる（全３回：第１回　Node-REDのサービス化）

製造業向けIoT担当です。

製造業界隈によくある環境（Windows＆SQL Server）で、MQTTメッセージ→SQL Serverへinsertの動作確認ができるまでをセットアップしてみます。

これで、M2MのPoCが捗ると幸いです。

まとめ（手順サマリ）

第１回　Node-REDのサービス化（今回）

1.PackageManagementのインストール（パッケージ管理環境を整えます。その１）
2.Chocolateyのインストール（パッケージ管理環境を整えます。その２）
3.nssmのインストール（サービス化ツール）
4.Node-REDのインストール
5.nssmで、Node-REDのサービス化

第２回　MQTTメッセージブローカーの設定

1.Erlangのインストール（RabbitMQの動作用）
2.RabbitMQのインストール（メッセージミドルウェア）とMQTTブローカ追加

第３回　MQTTメッセージ→SQL Serverへinsertのフローを作成

1.Node-REDのパレットに、MSSQLノードを追加
2.フローを作成

1. PackageManagementのインストール

PackageManagementは、Windowsのパッケージ管理ツールです。
Windows10は、Powershell 5.0が標準装備のため、PackageManagementが標準装備されています。

今回は、Windows7を利用しているので、PackageManagementを導入します。

1.1. .Net Framework 4.5.2の確認

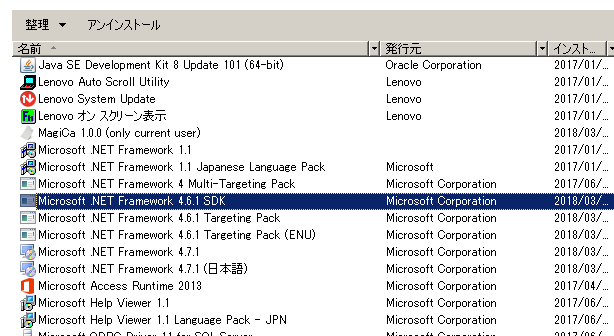

「コントロールパネル」→「プログラムと機能」で、
.Net Framework 4.5.2以上の.Net Framework があることを確認します。
ない場合、インストールをしてください。

1.2. Windows Management Framework 5.1のインストール

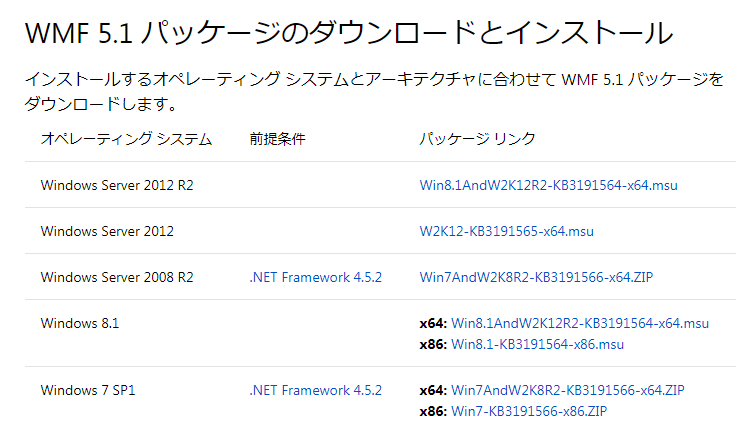

https://docs.microsoft.com/ja-jp/powershell/wmf/5.1/install-configure
から、ダウンロードします。

環境に応じて、選択してください。

今回は、Windows7で64bitなので、「Win7AndW2K8R2-KB3191566-x64.zip」を選択します。

1.3. Windows Management Framework 5.1のインストール実行

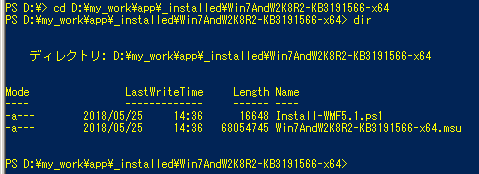

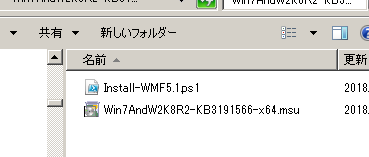

「Win7AndW2K8R2-KB3191566-x64.zip」を任意の場所へ展開します。

Install-Wmf5.1.ps1と実態ファイルがあることを確認して下さい。

1.4. PowerShell でインストールスクリプトを実行

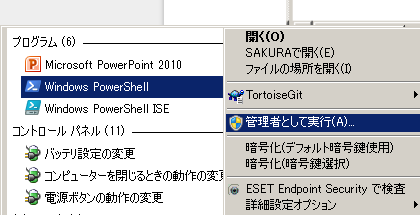

PowerShell を管理者で実行し、その ZIP ファイルの内容を含むフォルダーに移動します。

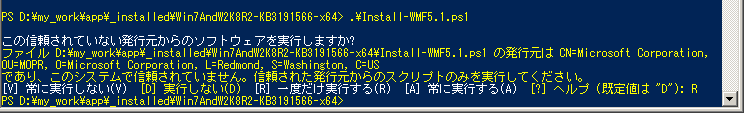

Install-Wmf5.1.ps1 スクリプトを実行（.\Install-WMF5.1.ps1）して、指示に従って続けます。
“[R]一度だけ～”を選択→「Enter」

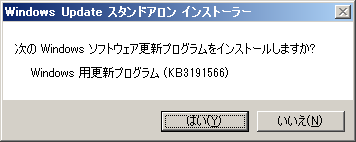

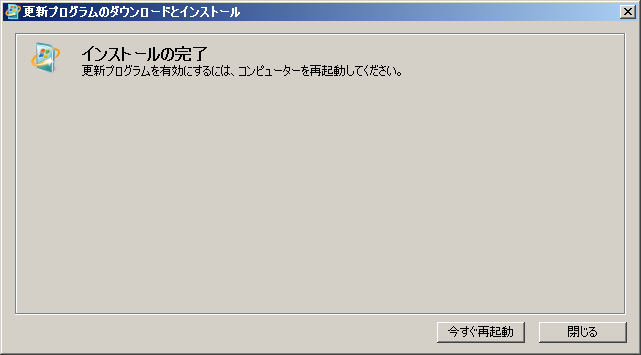

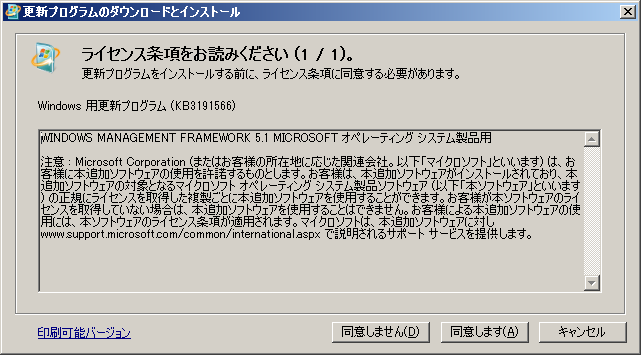

「はい」→「同意します」→「今すぐ再起動」

1.5. PowerShell でインストールされたか確認

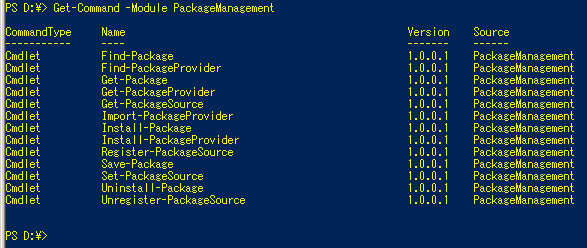

PowerShellを起動し、「Get-Command -Module PackageManagement」で、リストが出力されることを確認します。

1.6. （必要に応じて）PowerShell 用のプロキシ設定

参考です。
プロキシがある場合、「C:\Users\[ユーザ名]\Documents\WindowsPowerShell\Microsoft.PowerShell_profile.ps1」にファイルを作成し、以下を記述した上で、PowerShellを再起動（終了→起動）します。

$user = "＜ユーザ名＞"
$password = "＜ユーザパスワード＞"
$proxyhost = "＜指定のプロキシホスト名か、IPアドレス＞(:＜ポート＞)"
$proxyaddress = "http://$($proxyhost)/"
$env:http_proxy = "http://$($user):$($password)@$($proxyhost)"
$env:https_proxy = "http://$($user):$($password)@$($proxyhost)"
$env:ftp_proxy = "http://$($user):$($password)@$($proxyhost)"
$password_secure = ConvertTo-SecureString $password -AsPlainText -Force
$creds = New-Object System.Management.Automation.PSCredential $user, $password_secure
$proxy = New-Object System.Net.WebProxy $proxyaddress
$proxy.Credentials = $creds
[System.Net.WebRequest]::DefaultWebProxy = $proxy
$env:chocolateyProxyUser = $user
$env:chocolateyProxyPassword = $password
$env:chocolateyProxyLocation = $proxyaddress

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

$user = "＜ユーザ名＞"

$password = "＜ユーザパスワード＞"

$proxyhost = "＜指定のプロキシホスト名か、IPアドレス＞(:＜ポート＞)"

$proxyaddress = "http://$($proxyhost)/"

$env:http_proxy = "http://$($user):$($password)@$($proxyhost)"

$env:https_proxy = "http://$($user):$($password)@$($proxyhost)"

$env:ftp_proxy = "http://$($user):$($password)@$($proxyhost)"

$password_secure = ConvertTo-SecureString $password -AsPlainText -Force

$creds = New-Object System.Management.Automation.PSCredential $user, $password_secure

$proxy = New-Object System.Net.WebProxy $proxyaddress

$proxy.Credentials = $creds

[System.Net.WebRequest]::DefaultWebProxy = $proxy

$env:chocolateyProxyUser = $user

$env:chocolateyProxyPassword = $password

$env:chocolateyProxyLocation = $proxyaddress

2. Chocolateyのインストール

https://blogs.msdn.microsoft.com/mvpawardprogram/2014/10/06/package-management-for-powershell-modules-with-powershellget/
より。

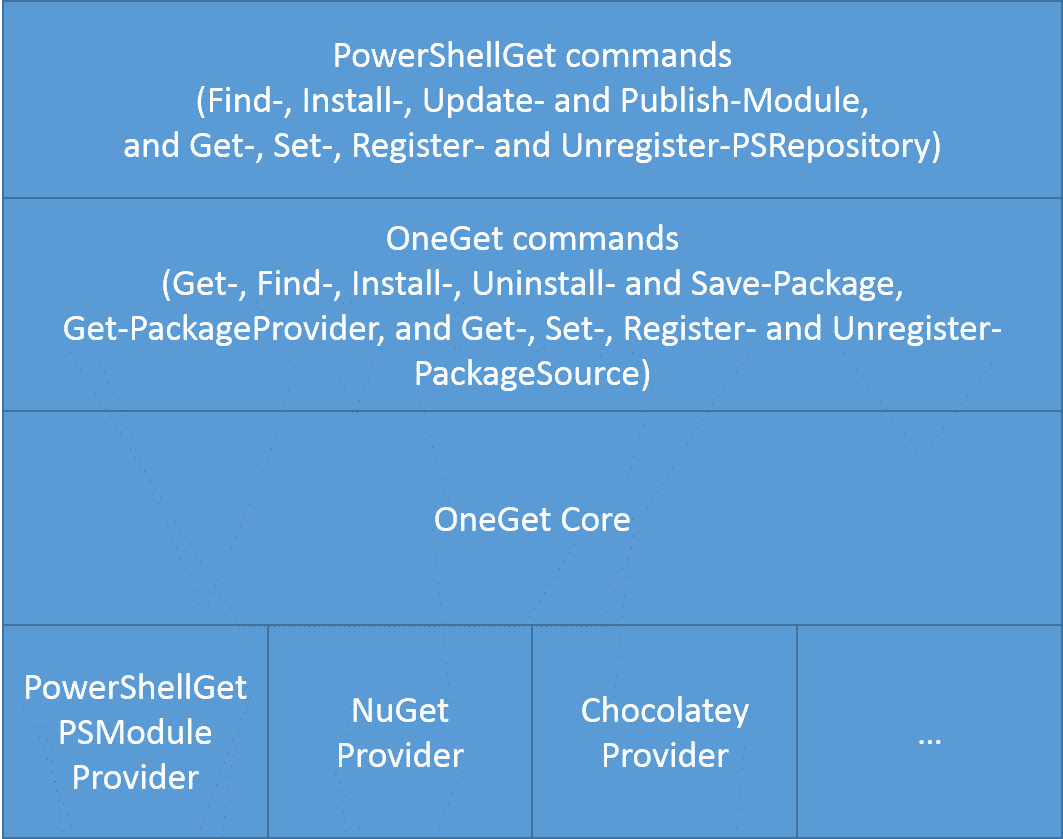

既存の NuGet や Chocolatey を 1 つの Provider として位置付け、PowerShell 上から共通インターフェースでそれらを扱える仕組みを構築します。

2.1. 実行ポリシーの確認

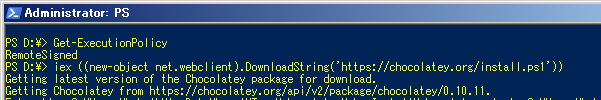

PowerShell で、「Get-ExecutionPolicy」で”RemoteSigned”であること。

2.2. PowerShell でChocolateyのインストール

PowerShell で、「iex ((new-object net.webclient).DownloadString(‘https://chocolatey.org/install.ps1’))」と入力／
実行後、「choco list -lo」で、「Chocolatey v0.10.11」と出力されれば、完了です。

・・・・

2.3. ChocolateyをPackageSourceに加える。

「Get-PackageProvider Chocolatey -ForceBootstrap」で、パッケージプロバイダとして追加します。

3. nssmのインストール

Windowsで、 exeでも bat(バッチ)スクリプトでも、サービス化できるツールです。
引き続き、PowerShell で作業を行います。

3.1. PowerShellコンソールで、nssmがパッケージ管理されていることを確認

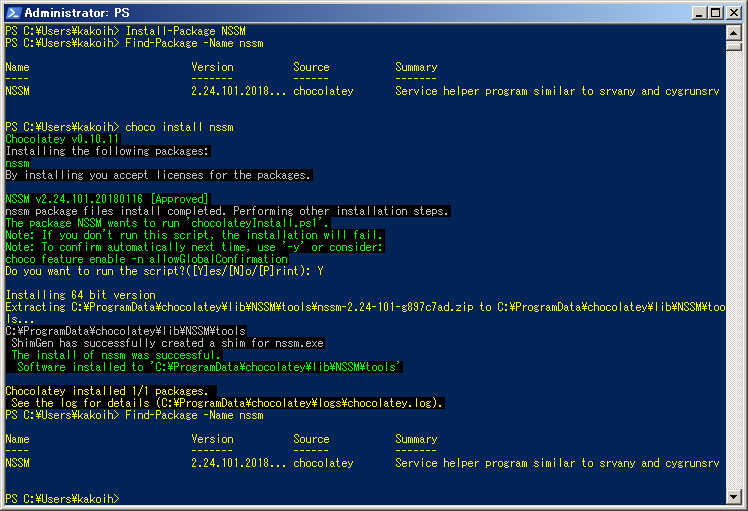

「Find-Package -Name nssm」

3.2. nssmのインストール

chocoから、インストールします。「choco install nssm」
（「Install-Package NSSM」で実施してみたのですが、インストールできていないので、「choco install nssm」でインストールしています。）

4. Node-REDのインストール

ハードウェアデバイスAPIおよびオンラインサービスを接続するためのツールです。

4.1. nvm-windowsのインストール

Node-REDは、Node.js LTS（8.x.）が必要です。
PackageManagement導入前に、Node.jsを導入していたため、nvm-windowsの導入を記載します。
nvmを初めて導入される方は、「Find-Package -Name nvm」で、パッケージ管理されているので、PackageManagementで導入ください。

下記より、「nvm-setup.zip」をダウンロードします。
h ttps://github.com/coreybutler/nvm-windows/releases
展開後、「nvm-setup.exe」でインストールできます。

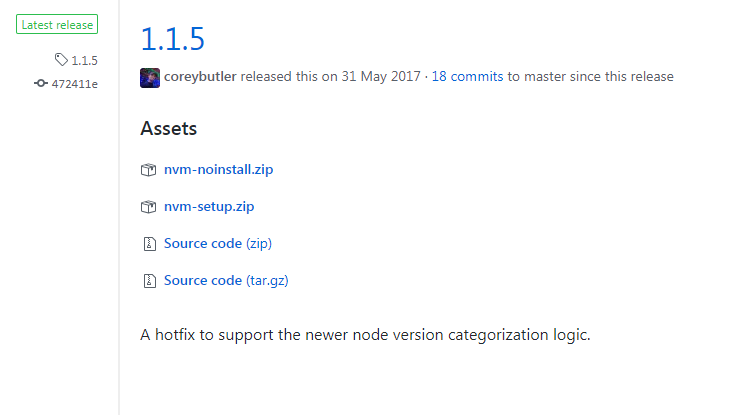

！注意！一番上は、「Pre-release」となっているので、「Latest release」から選択ください。

4.2. Node.js LTS（8.x.）のインストール

コマンドプロンプトで、以下を実行ください。
nvm list available （Node.jsのリスト）
nvm list （Node.jsのインストールバージョン確認）
nvm install 8.11.2 （Node.jsの最新をインストール）
nvm use 8.11.2 （最新に切り替え）

4.3. node-REDのインストール

コマンドプロンプトで、以下を実行ください。
npm install -g node-red

4.4. node-REDの動作確認

コマンドプロンプトで、以下を実行ください。
node-red　　（起動までに、約３分かかります）
「Server now running at http://127.0.0.1:1880/」の行が表示されたら、

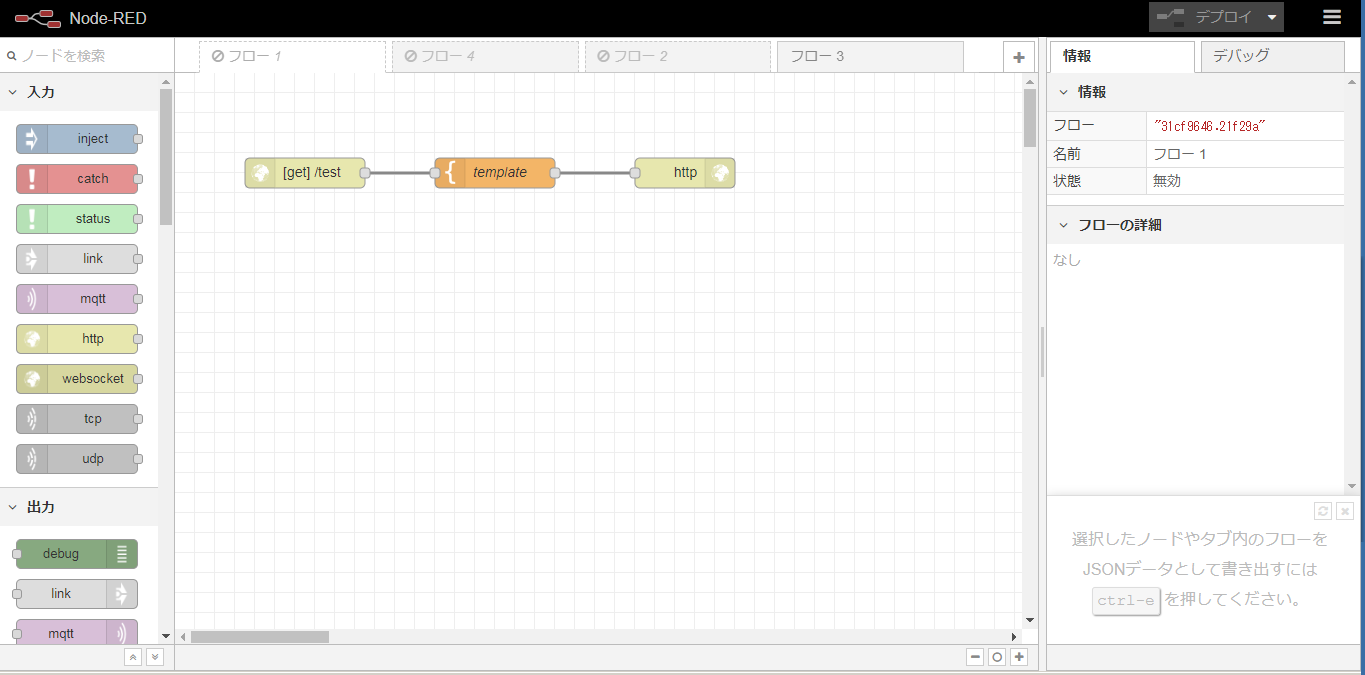

ブラウザで「http://127.0.0.1:1880/」を入力すると、Node-REDが表示されます。

画面が表示されたら、コマンドプロンプトのプロセスを終了させてください。

よくあるエラー
●５分以上待って、「Server now running at http://127.0.0.1:1880/」の行がコマンドプロンプトに表示されない場合、他のプロセスがポートを使っている可能性が高いです。
その場合、「C:\Users\＜ユーザ名＞\.node-red\settings.js」の「uiPort: process.env.PORT || 1880,」を検索して、1880を他のプロセスが利用していないポートに変更ください。
●ブラウザで「http://127.0.0.1:1880/」を入力しても、画面が表示されない場合は、ファイアウォールで、ポートを塞いでいると思います。

5. nssmで、Node-REDのサービス化

5.1. nssmの起動とNode-REDのサービス設定

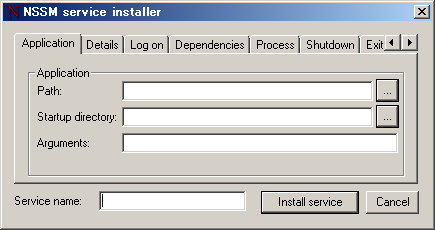

コマンドプロンプトで、「nssm install」とすると、GUIが立ち上がります。
以下の要領で、設定ください。
Applicationタブ
Path：＜nvmのインストールディレクトリ＞\v8.11.2\node-red.cmd
Start directory：C:\Users\＜ユーザ＞\.node-red
Arguments：–settings “C:\Users\＜ユーザ＞\.node-red\settings.js”
Service name：node-red

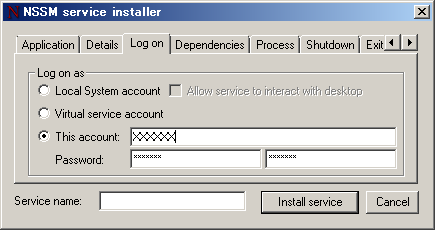

Log onタブ
インストールしたユーザを設定しておきます。

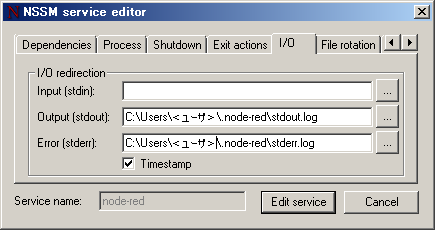

I/Oタブ（初期状態では、右に隠れています。）
